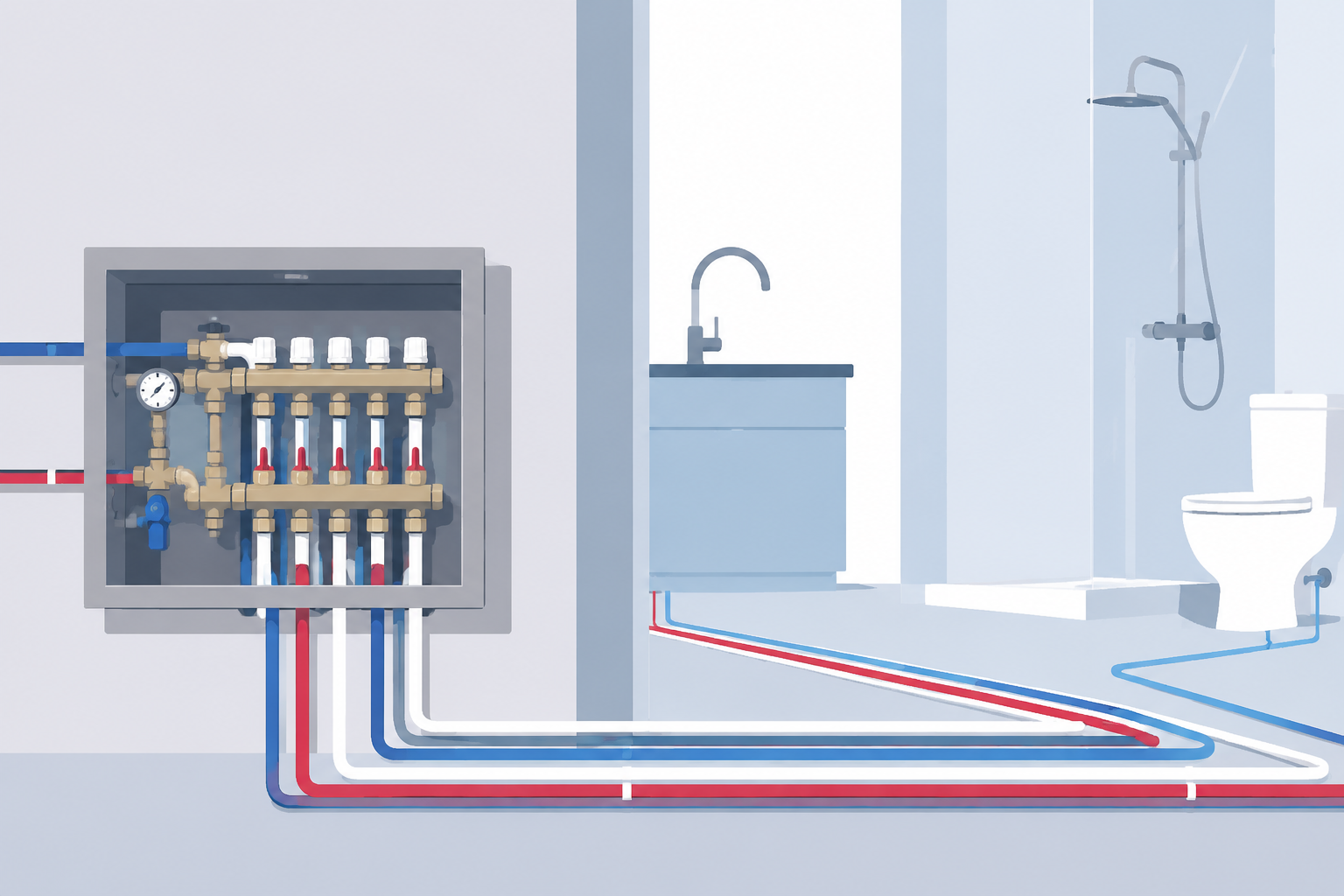

Водоснабжение квартиры с коллекторной разводкой — это схема, при которой каждый сантехнический прибор получает воду по отдельной трубе от распределительного коллектора. В отличие от привычной последовательной разводки, где вода проходит от одного потребителя к другому, здесь все точки подключения работают более независимо.
Такую систему чаще выбирают при ремонте квартиры с заменой труб, установке нескольких санузлов, тёплого пола с водяным контуром или большого количества техники: стиральной машины, посудомойки, бойлера, фильтров. Главная идея проста: сделать так, чтобы работа одного прибора как можно меньше влияла на остальные.
Человека, который планирует такую разводку, обычно волнуют не сами трубы и фитинги, а практические вопросы: будет ли нормальный напор воды, удобно ли обслуживать систему, насколько сложно сделать ремонт и не окажется ли коллекторная схема лишней переплатой. Разберёмся, когда она действительно оправдана и как правильно её спроектировать.
- Как устроена коллекторная разводка воды в квартире
- Почему многие выбирают именно коллекторную схему
- Коллекторная и обычная разводка: что выбрать
- Из каких элементов состоит система
- Как правильно спланировать разводку перед ремонтом
- Какие трубы используют для коллекторной разводки
- Частые ошибки при устройстве коллекторной разводки
- Как выбрать схему под конкретную квартиру
- Практические рекомендации по монтажу
- Главное о водоснабжении квартиры с коллекторной разводкой
Как устроена коллекторная разводка воды в квартире
Основной элемент системы — коллекторный узел. Это распределительная гребёнка с отдельными выходами, к которым подключаются трубы, ведущие к конкретным потребителям.
Например, от одного коллектора могут идти отдельные линии:
- к смесителю в ванной;
- к душевой системе;
- к кухонной мойке;
- к стиральной машине;
- к посудомоечной машине;
- к бачку унитаза;
- к фильтрам или водонагревателю.
Обычно возле коллектора устанавливают запорные краны на каждую линию. Это позволяет перекрыть воду только в одном месте, не отключая всю квартиру.
Например, если начал подтекать смеситель в ванной, не нужно перекрывать стояк и оставлять семью без воды. Достаточно закрыть один кран на коллекторе и заниматься ремонтом.
Почему многие выбирают именно коллекторную схему
Главное преимущество такой разводки — стабильность работы системы. Когда несколько человек одновременно открывают воду, перепады давления обычно становятся меньше, потому что каждый прибор получает воду по своей отдельной магистрали.
В последовательной разводке ситуация другая: если кто-то принимает душ, а другой человек открывает кран на кухне, температура и напор могут измениться. При коллекторной схеме влияние одного потребителя значительно ниже.
Кроме удобства эксплуатации, есть и другие плюсы:
- Проще обслуживание. Каждая линия имеет свой перекрывающий кран.
- Меньше скрытых соединений. Труба от коллектора обычно идёт цельным участком к прибору.
- Легче модернизация. Можно добавить новый потребитель, если предусмотрены свободные выходы.
- Удобнее планировать ремонт. Не приходится переделывать всю систему при переносе одного прибора.
Коллекторная и обычная разводка: что выбрать
Коллекторная схема не всегда обязательна. В небольшой квартире с одним санузлом и минимальным количеством сантехники иногда достаточно обычной разводки. Но при сложной системе водоснабжения преимущества коллектора становятся заметнее.
| Критерий | Последовательная разводка | Коллекторная разводка |
|---|---|---|
| Принцип работы | Один трубопровод последовательно подаёт воду к приборам | От коллектора идут отдельные линии к каждому потребителю |
| Стабильность давления | Может снижаться при одновременном использовании воды | Обычно выше благодаря отдельным трубам |
| Ремонт | Часто требует отключения большой части системы | Можно перекрыть отдельную ветку |
| Расход материалов | Меньше труб и соединений | Требуется больше труб и места под коллектор |
| Подходит для | Небольших квартир с простой сантехникой | Квартир с несколькими санузлами и большим количеством потребителей |
Из каких элементов состоит система
Надёжность водоснабжения зависит не только от самого коллектора. Важна вся последовательность оборудования.
Типовая схема включает:
- Вводные краны. Позволяют полностью перекрыть воду в квартире.
- Фильтры грубой очистки. Защищают сантехнику от механических примесей из водопровода.
- Счётчики воды. Устанавливаются согласно требованиям конкретного дома и управляющей организации.
- Дополнительные фильтры или редукторы давления. Используются при необходимости.
- Коллектор. Распределяет воду по отдельным линиям.
- Трубы к потребителям. Прокладываются скрыто или открыто в зависимости от проекта.
Состав узла может отличаться. Например, в квартире с нормальным давлением не всегда нужен редуктор, а в доме со старыми коммуникациями дополнительная защита может оказаться полезной.
Как правильно спланировать разводку перед ремонтом
Основная ошибка — покупать коллектор и трубы до того, как определено расположение сантехники. Сначала нужно понять, где будут находиться приборы, и только потом проектировать трассы.
Практичный порядок действий выглядит так:
- Составить список всех потребителей воды.
- Определить места установки ванны, душа, раковин, техники и фильтров.
- Решить, какие приборы должны иметь отдельные линии.
- Выбрать место для коллектора с удобным доступом.
- Рассчитать длину труб и количество выходов.
- После проверки схемы выполнять монтаж.
Коллектор желательно размещать так, чтобы к нему можно было добраться после отделки. Полностью замуровывать его без доступа — плохая идея. Даже качественная система требует периодической проверки кранов и соединений.
Какие трубы используют для коллекторной разводки
Для квартиры чаще применяют пластиковые системы. Выбор зависит от бюджета, способа монтажа и требований к надёжности.
| Тип трубы | Особенности | Когда подходит |
|---|---|---|
| Сшитый полиэтилен (PEX) | Гибкий материал, удобно прокладывать длинные линии без большого количества соединений | Часто используют для скрытой разводки от коллектора |
| Металлопластик | Простой монтаж, но качество сильно зависит от фитингов и сборки | Подходит для разных квартирных систем при грамотной установке |
| Полипропилен | Надёжные сварные соединения, но больше жёстких участков | Чаще применяют при открытой или доступной прокладке |
На практике важен не только материал трубы, но и качество монтажа. Хорошая труба с плохо выполненными соединениями может создать больше проблем, чем более простой материал, установленный аккуратно.
Частые ошибки при устройстве коллекторной разводки
Главные проблемы коллекторных систем обычно появляются не из-за самой идеи разводки, а из-за ошибок проектирования и монтажа.
- Недостаточное количество выходов коллектора. При добавлении нового оборудования приходится переделывать систему.
- Отсутствие маркировки труб. После ремонта сложно понять, какая линия за что отвечает.
- Установка коллектора в труднодоступном месте. Любое обслуживание превращается в сложную работу.
- Экономия на запорной арматуре. Дешёвые краны могут стать слабым местом системы.
- Слишком длинные трассы без расчёта. Это может увеличить время ожидания горячей воды.
- Скрытие соединений в местах без доступа. Любой потенциальный риск лучше минимизировать.
Как выбрать схему под конкретную квартиру
Универсального решения нет. Коллекторная разводка должна соответствовать реальной нагрузке.
Если квартира небольшая, один санузел и мало техники:
Можно рассмотреть более простую систему. Коллектор будет удобным дополнением, но не всегда обязательным. Главное — качественные материалы и грамотная прокладка.
Если в квартире два санузла:
Коллекторная схема становится более оправданной. Лучше предусмотреть отдельные линии для основных зон, чтобы ремонт одной части не мешал пользоваться другой.
Если есть бойлер, фильтры, посудомойка и много сантехники:
Разводка от коллектора обычно удобнее. Каждое устройство получает свою ветку, а обслуживание становится проще.
Если планируется дорогая отделка:
Лучше заранее продумать систему максимально тщательно. После укладки плитки и завершения ремонта доступ к трубам будет ограничен.
Практические рекомендации по монтажу
- Сделайте схему разводки до начала штробления стен.
- Подписывайте каждую линию возле коллектора.
- Оставляйте доступ к узлу распределения.
- Не закладывайте соединения там, где их невозможно проверить.
- Предусмотрите небольшой запас по количеству выходов.
- Проверяйте систему давлением до закрытия стен и пола.
Хорошо выполненная коллекторная разводка после завершения ремонта практически незаметна. Но именно качество подготовки определяет, насколько спокойно система будет работать через несколько лет.
Главное о водоснабжении квартиры с коллекторной разводкой
Коллекторная разводка — это не просто способ проложить больше труб. Это подход, при котором каждый потребитель получает отдельную линию и может обслуживаться независимо от остальных.
Для маленькой квартиры с простой сантехникой она может оказаться избыточной. Но если в доме несколько точек водоразбора, есть техника, два санузла или хочется получить максимально удобное обслуживание — такая схема часто становится наиболее практичным решением.
При выборе ориентируйтесь не только на количество труб и стоимость монтажа. Главное — правильно спроектировать систему, оставить доступ к коллектору и сделать каждую линию понятной для будущего обслуживания. Тогда водоснабжение будет работать стабильно и не создавать проблем после ремонта.
